在機械制造裝備與精密測量儀器領域，運動系統的導向精度直接影響著設備的性能表現。精密滾柱交叉導軌作為一種特殊的直線運動導向元件，憑借其高剛性、高承載能力和優異的運動平穩性，成為數控機床、精密坐標測量儀、半導體制造設備等機械裝備的重要部件之一。

一、精密滾柱交叉導軌的結構與工作原理

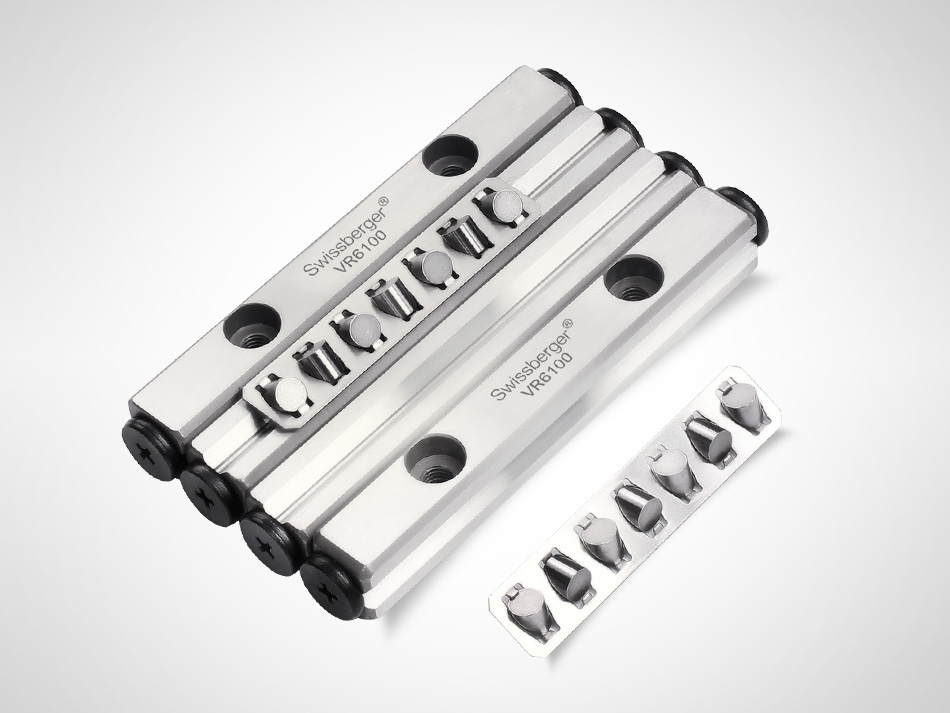

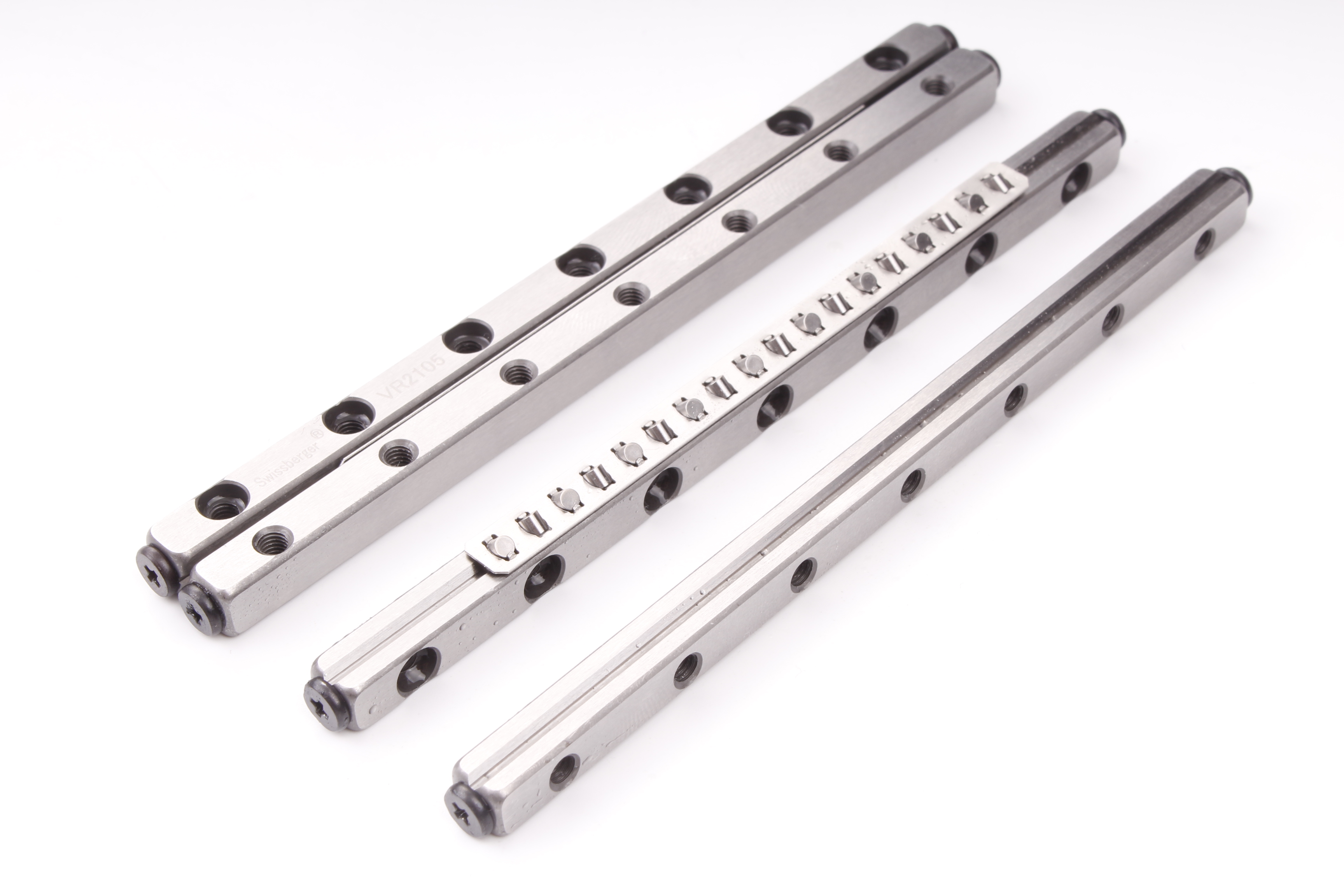

精密滾柱交叉導軌由兩根經過精密磨削加工的V型導軌槽軌道，以及夾持在兩者之間的滾柱保持架組成。其設計在于：滾柱以交替垂直交叉的方式排列在保持架內，相鄰滾柱的軸線相互垂直。這種獨特的排列方式使得每一列滾柱能夠同時承受來自多個方向的載荷——垂直方向、水平方向以及傾覆力矩。

二、精密滾柱交叉導軌的性能優勢

1. 高剛性：由于滾柱與滾道之間為線接觸，這意味著在外部載荷作用下，導軌系統的位移量小，特別適合對位置精度要求嚴苛的應用場景。

2. 高承載：在相同外形尺寸下，滾柱交叉導軌的額定動載荷和靜載荷遠超滾珠型產品。這一特性使其在有限空間內能夠承載更重的工件或執行機構。

3. 交叉排列的結構還帶來了全方向均勻受力的優勢。傳統導軌往往在一個方向上剛性偏弱，而交叉滾柱設計確保了水平、垂直及側向的剛度一致性，對于需要抵抗復雜載荷或多方向力的運動平臺尤為重要。

4. 此外，滾動摩擦帶來的低摩擦系數使運動平穩且靈敏，微動進給時無爬行現象。經過精密配磨后，導軌副可獲得較高的直線度和平行度，配合適當?shù)念A(yù)壓調整，能實現無間隙的零背隙運動。

三、精密滾柱交叉導軌的應用領域

精密滾柱交叉導軌廣泛應用于數控機床的直線軸導向，特別是需要高切削剛性的加工中心；在坐標測量儀、光學比較儀等精密測量設備中，它保證了測量運動的重復定位精度；半導體光刻機、晶圓檢測設備利用其低摩擦特性實現微米級步進運動；工業機器人的直線模組、精密轉臺等執行機構同樣依賴該產品來提升剛度與壽命。

四、精密滾柱交叉導軌的選型

選型時需綜合考慮載荷大小與方向、所需剛性、運動精度要求、空間限制以及使用環境。安裝時需保證兩根導軌的平行度與等高精度，通常以導軌側面作為基準面進行精密校準。適當施加預壓可以消除內部間隙、提高系統剛性，但預壓過大會導致摩擦發熱加劇，定期清潔滾柱與滾道表面可有效延長使用壽命。

總之，精密滾柱交叉導軌以其獨特的交叉滾柱排列方式和線接觸承載原理，在高剛性、高精度直線導向領域占據了不可替代的位置。正確理解其技術特性并合理選型應用，對提升整機裝備的性能水平具有重要意義。
