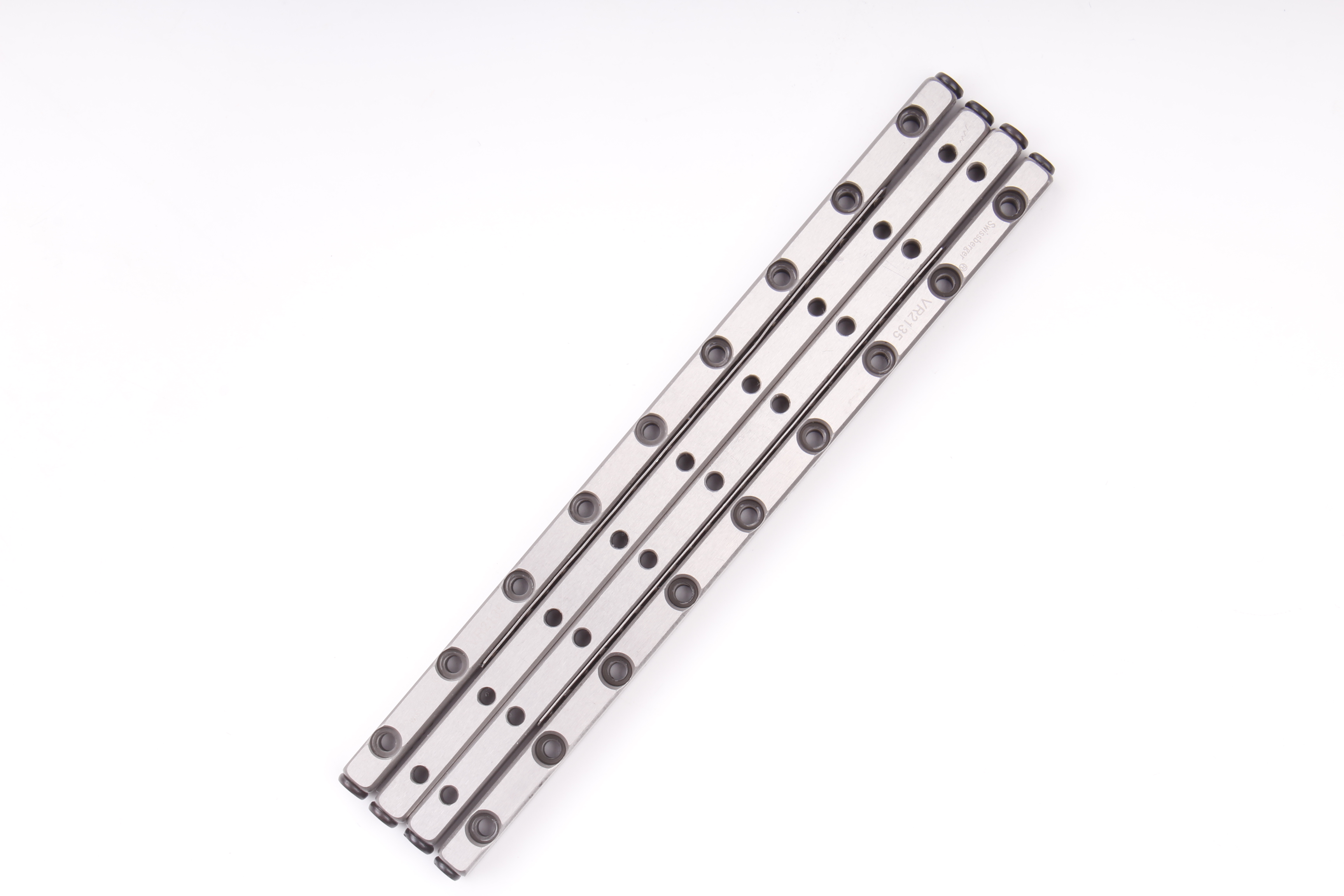

交叉滾子導軌是面向高精度、高剛性、緊湊空間場景的有限行程直線滾動導軌，由兩根帶精密 V 型滾道的導軌、圓柱滾子與保持架組成，憑借獨特的交叉排布結構，在半導體、光學檢測、檢測設備、精密機床等領域成為替代傳統滾珠導軌與滑動導軌的優選方案。

一、交叉滾子導軌的結構與原理

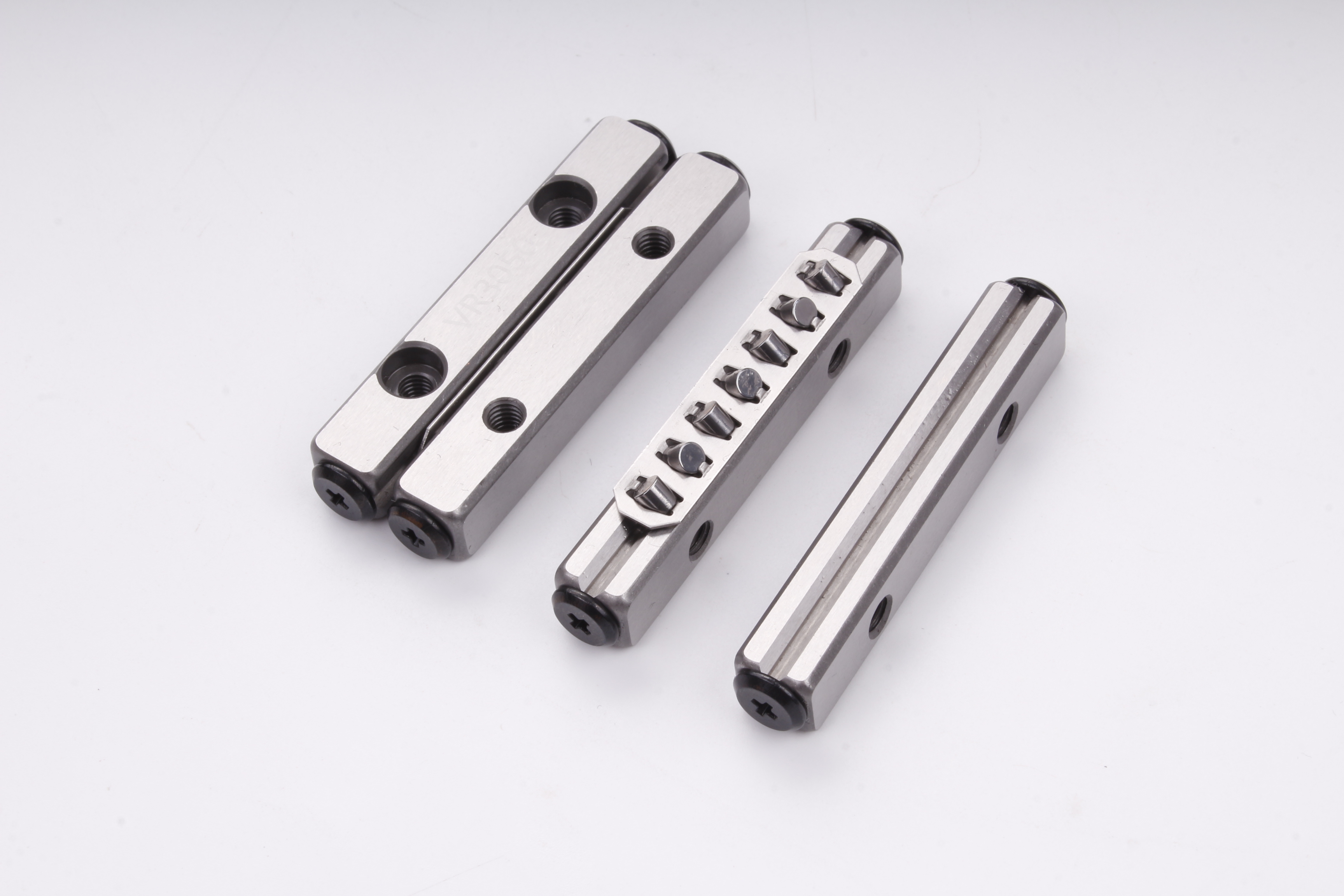

1.交叉滾子導軌的設計在于90° 正交交叉排列的圓柱滾子。相鄰滾子軸線相互垂直，由保持架均勻分隔，在精密磨削的 V 型滾道內做純滾動往復運動。這種非循環式結構讓滾子與滾道形成線接觸，區別于滾珠導軌的點接觸，受力更均勻、支撐更穩定。

2. 工作時，交叉布局使導軌可同時承受徑向、反徑向、橫向及傾覆力矩，實現四向等載荷承載。保持架避免滾子直接碰撞與摩擦，保證運動平順、無卡滯，配合高精度磨削工藝，可實現微米級定位重復定位精度。

二、交叉滾子導軌的特點

1. 高剛性與承載：線接觸大幅提升剛性，彈性變形小，重載下仍保持穩定精度，適合高負載精密定位。

2. 高運動精度：重復定位精度達0.0005mm，無爬行、無振動，滿足微米級加工與檢測需求。

3. 低摩擦長壽命：滾動摩擦系數低，起動阻力小、能耗低；接觸應力小、磨損均勻，維護簡便。

4. 多向承載穩定：可承受復合載荷與傾覆力矩，運動平穩性優異，適合高速往復與高精度定位場景。

三、交叉滾子導軌的應用領域

1. 精密測量儀器：三坐標測量機、影像儀、光學檢測設備的運動基準，確保測量數據準確可靠。

2. 檢測與光學設備：檢測影像、手術器械、顯微鏡載物臺、激光加工設備，對平穩性與無菌環境適配性要求高。

3. 自動化與機器人：機器人關節、精密裝配滑臺、新能源產線執行機構，兼顧精度、剛性與耐用性。

4. 高端機床與精密機械：微型機床、雕刻機，提升加工精度與表面質量。

四、交叉滾子導軌的選型

選型優先關注載荷、行程、精度等級、安裝空間，匹配設備運動節拍與環境條件。安裝時保證基面平面度與平行度，避免側向力沖擊；按規范加注專用潤滑脂，減少磨損、延長壽命。日常維護以清潔防塵為主，無需頻繁保養。

交叉滾子導軌以交叉排布、線接觸、四向承載、高精度為重要特征，平衡了剛性、精度、緊湊性與壽命，是機械裝備制造的關鍵基礎件。隨著精密制造、半導體、自動化設備等行業升級，其應用場景持續拓展，成為推動設備性能提升的重要支撐，在高精度直線運動領域占據不可替代的地位。
