在現代工業制造領域，精密定位與平穩運動是衡量設備性能的關鍵指標。而實現這一目標的核心機械元件之一，便是高精度交叉導軌。作為一種特殊的線性運動組件，交叉導軌憑借其獨特的設計結構和優異的性能，在半導體設備、測量儀器、工業機械、光學設備以及機床行業中得到廣泛應用。

一、什么是交叉導軌

交叉導軌是由導軌、圓柱滾子和保持架組成的，將圓柱滾子以90°交叉排列的方式置于V型溝槽中的直線運動導軌。其名稱“交叉”正源于滾子之間相互垂直的排列方式。這種設計使得導軌即可承受來自徑向、反徑向及側向等各個方向的載荷。

二、高精度交叉導軌的結構特點

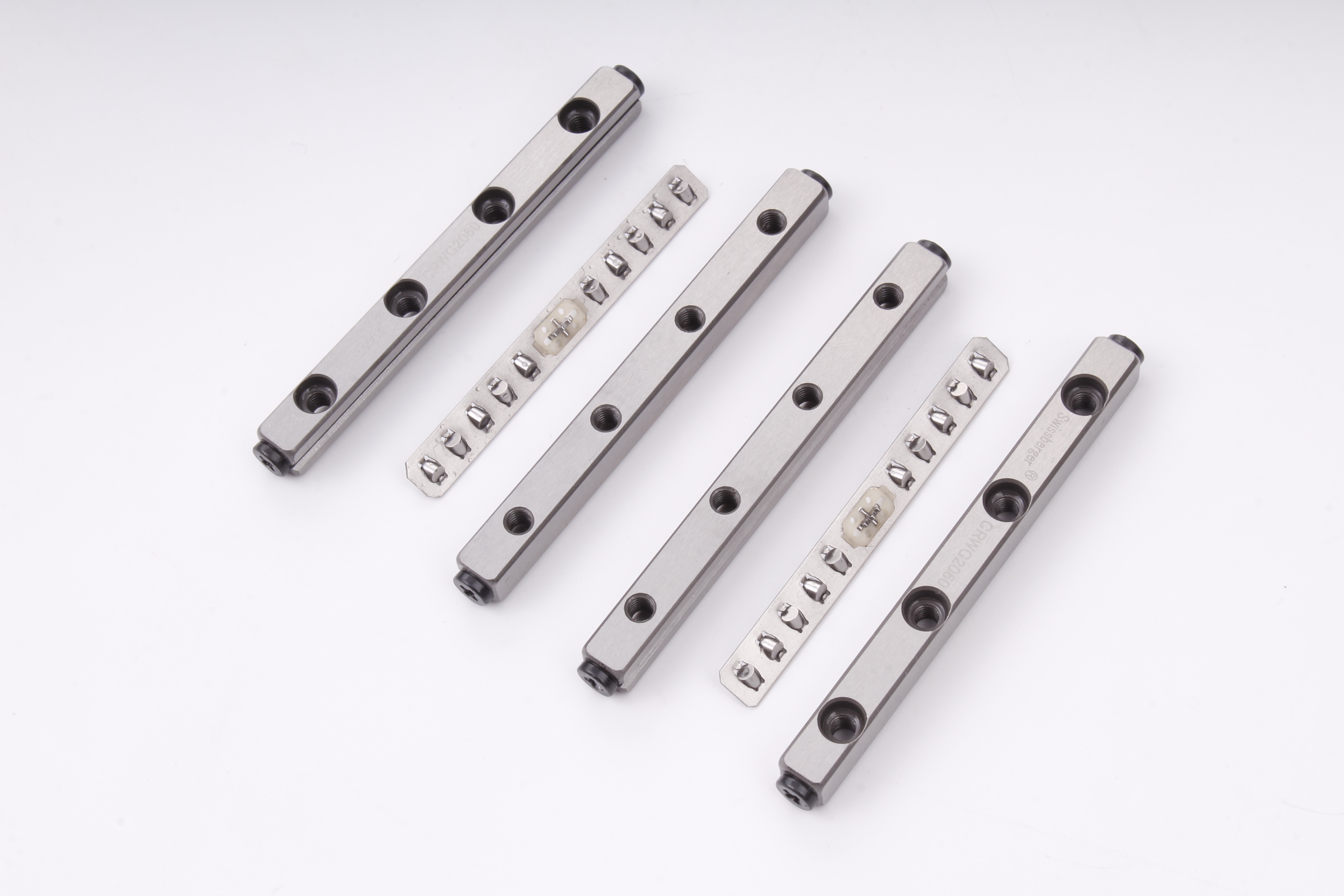

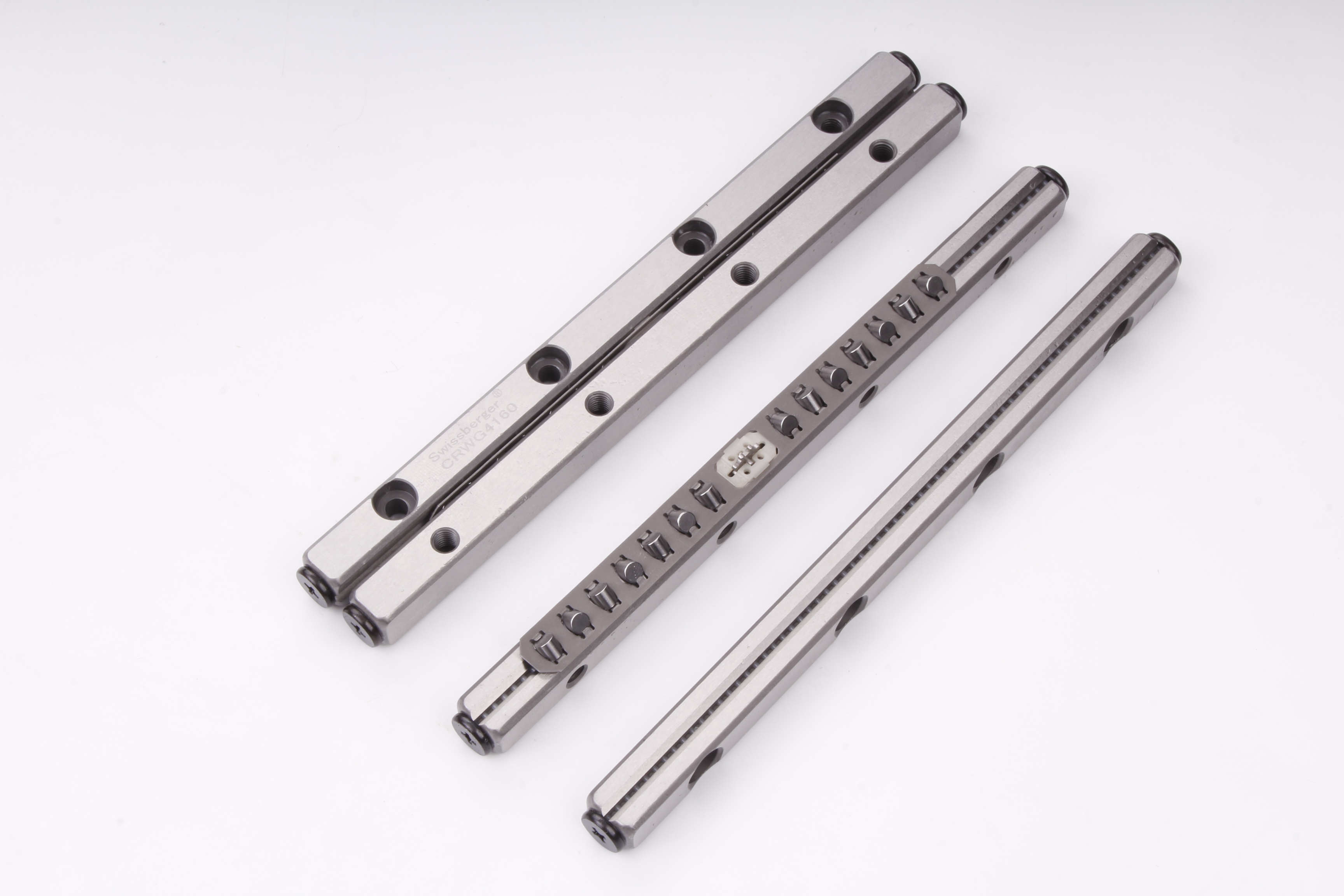

1. 高精度交叉導軌主要由導軌本體和保持架兩大部分組成。導軌本體通常采用軸承鋼制造，經過精密磨削加工，V型滾道面的直線度和表面粗糙度控制在微米級。保持架用于隔離并引導圓柱滾子，使其在往復運動過程中保持均勻分布，避免滾子之間相互摩擦或偏斜。

2. 滾子以90°交叉排列的獨特結構是該產品的技術精髓。每相鄰兩個滾子的軸線相互垂直，且交替排列在V型槽中。當導軌承受載荷時，始終有半數滾子參與受力，形成穩定的四點接觸狀態，這賦予了交叉導軌較高的剛性。

三、高精度交叉導軌的性能優勢

1. 高剛性：交叉滾子的排列方式使導軌在承受重載時幾乎不產生彈性變形，特別適合需要高剛性支撐的應用場合，如機床工作臺和精密轉臺。

2. 高精度：由于滾子與滾道為線接觸，接觸面積大，單位面積壓力小，磨損率低，能夠長期保持初始精度。配合預壓調整，可實現無間隙運動，定位精度可達微米級別。

3. 結構緊湊：一條交叉導軌即可實現多向承載，大幅簡化了機械設計，降低了安裝空間要求。同時導軌高度較低，有利于設備的小型化。

4. 運動平穩：交叉排列消除了滾子之間的碰撞和干擾，運動摩擦力小且均勻，可實現平滑的直線運動，對低速運動尤為有利。

四、選型與使用注意事項

1. 選用高精度交叉導軌時，需綜合考慮載荷大小、運動速度、精度要求、工作環境等因素。通常需要根據設備的受力情況計算所需的導軌規格和長度，并合理選擇預壓等級。安裝時應注意導軌基面的平面度和清潔度，安裝螺釘應按規定的扭矩和順序擰緊，避免產生安裝應力。

2. 使用過程中，應保持良好的潤滑狀態。通常采用潤滑脂潤滑，對于高速或特殊工況也可采用潤滑油。定期檢查和補充潤滑劑，防止磨損和銹蝕。同時應避免異物進入滾道，保持工作環境清潔。

高精度交叉導軌作為精密機械的關鍵功能部件，其技術水平直接影響著高端裝備的制造能力。隨著工業制造、半導體產業和檢測儀器的快速發展，對更高精度、更高剛性、更長壽命的交叉導軌的需求將持續增長。未來，新材料應用、制造工藝革新以及智能化監測技術的融合，將推動這一基礎元件向更高水平邁進。
