在自動化設備、精密測量儀器以及半導體制造等尖端領域，機械運動的精度往往決定著產品的品質。而在這些設備的當中，有一種看似低調卻至關重要的零部件——滾子滾柱交叉導軌（簡稱交叉滾柱導軌）。它憑借獨特的結構與優異的力學性能，成為了高精度直線運動系統中不可或缺的一環。

一、什么是滾子滾柱交叉導軌？

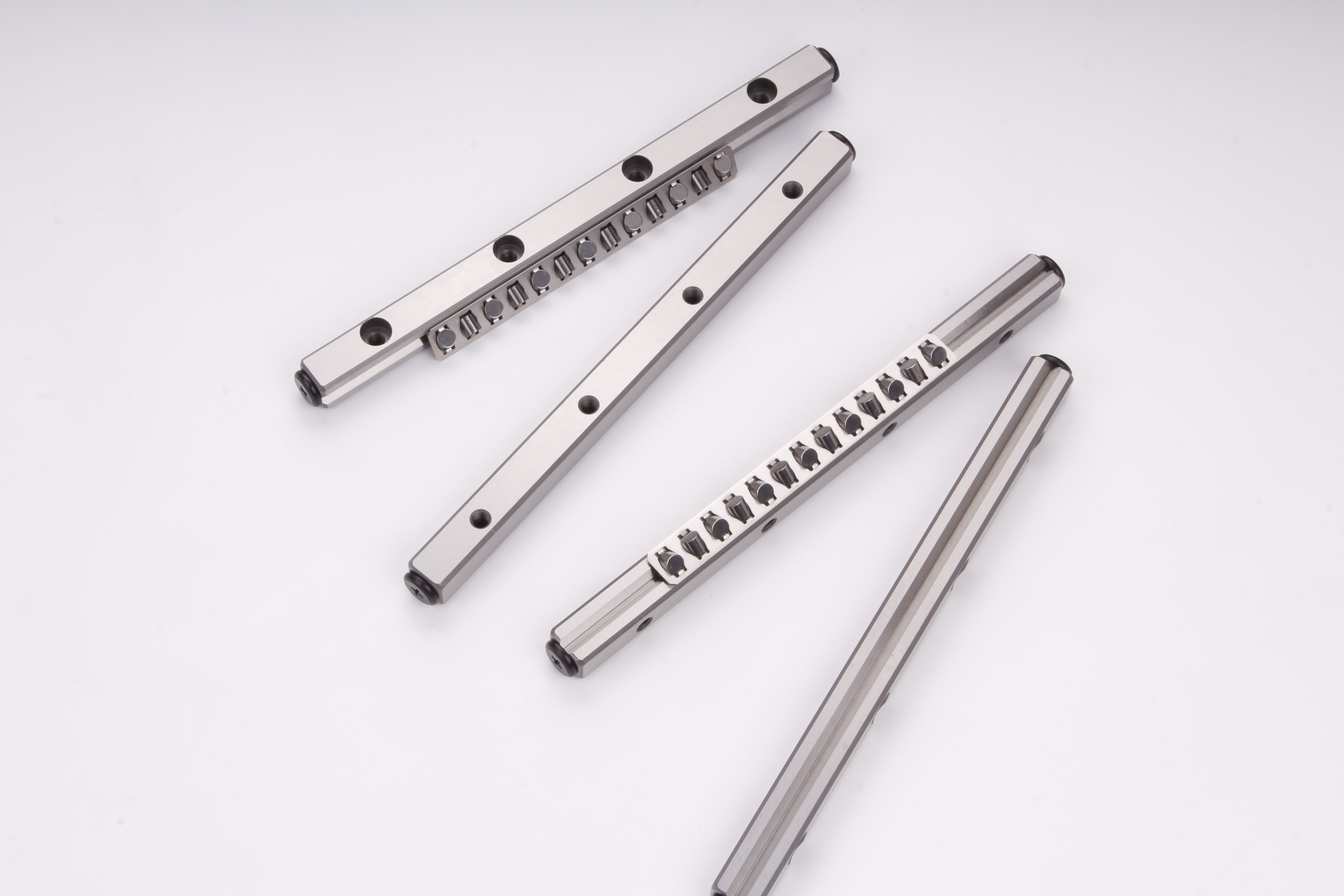

1. 滾子滾柱交叉導軌是一種直線導向裝置，其重要特征在于滾動體采用圓柱形滾柱，且這些滾柱以90度直角交替排列的方式，置于兩根V型滾道之間。這種“交叉”布局使其區別于傳統的滾珠導軌。

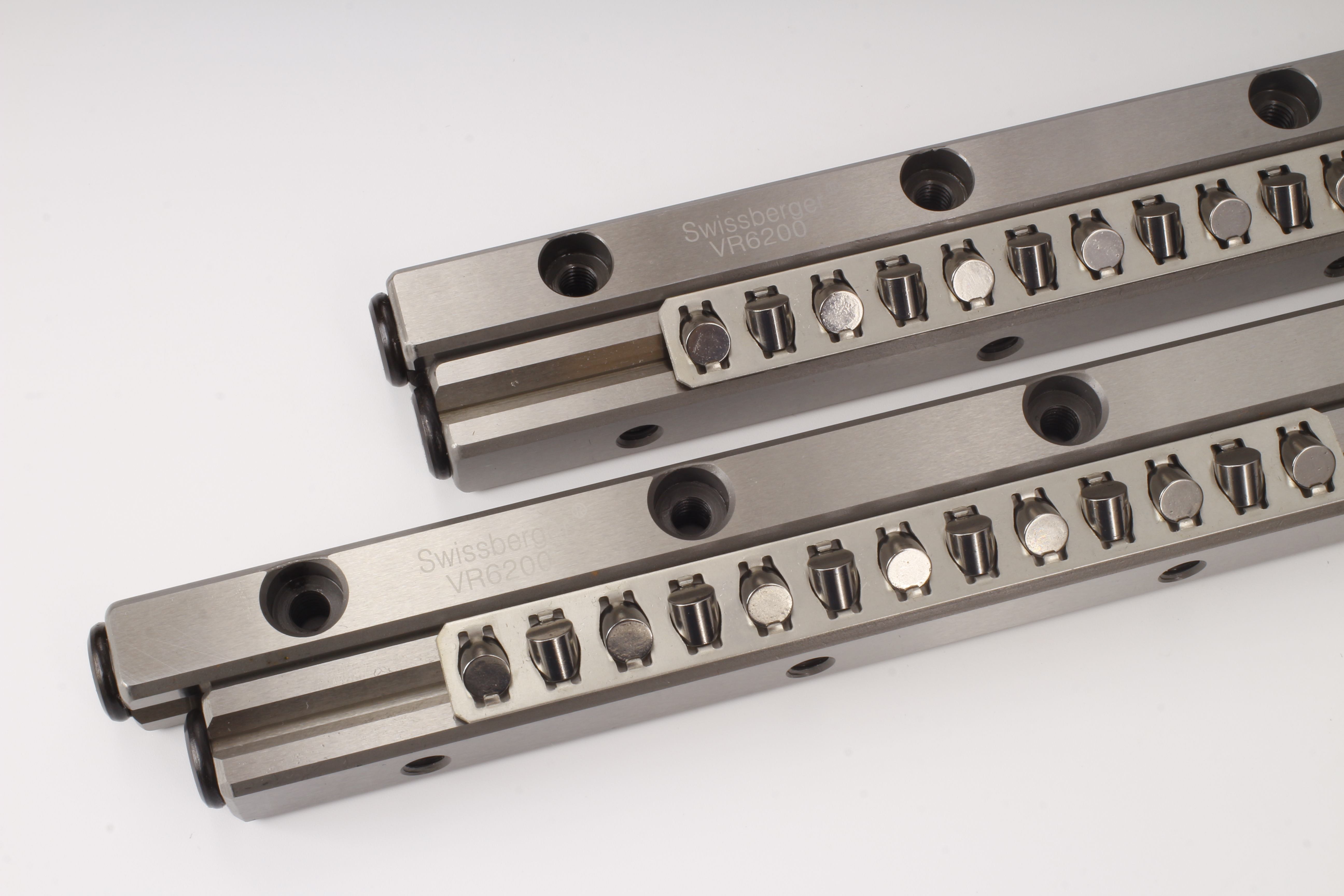

2. 從結構上看，它主要由三部分組成：帶有V型溝槽的導軌、圓柱滾柱以及保持架。滾柱在保持架的約束下互不接觸，避免了相互摩擦產生的磨損，同時保持了嚴格的相對位置。

二、滾子滾柱交叉導軌的性能

1. 高剛性與承載能力：由于滾柱與導軌之間是線接觸，接觸面積更大，在相同體積下能承受更高的載荷。同時，這種線接觸結構使得導軌的彈性變形量小，剛性顯著提升。

2. 高運動精度：交叉滾柱導軌通過預壓調整可以實現無間隙運動，在保證順暢滑動的同時完全消除游隙，使重復定位精度達到微米級別。

3. 低摩擦：滾動摩擦系數低，啟動摩擦力非常小。更重要的是，它在低速運動時依然平穩順滑，不會出現傳統滑動導軌常見的“爬行”現象。

三、滾子滾柱交叉導軌的應用領域

1. 半導體制造設備：固晶機、焊線機、光刻機工作臺，要求高速、高精且長期穩定。

2. 檢測診斷設備：CT滑環、X光機掃描架，需要平穩低噪音的直線運動。

3. 精密測量儀器：三坐標測量儀、影像測量儀、工具顯微鏡，要求是無摩擦、高重復性。

4. 機床與工業機器人：小型數控機床的導向機構、機械手的輔助軸。

四、選型與使用注意事項

1. 載荷與壽命：根據實際負載、運動頻率和預期壽命選擇適當規格。

2. 行程限制：交叉滾柱導軌屬于有限行程結構，滾柱保持架會在運動中相對移動，設計時務必預留足夠的安全行程余量，防止保持架脫出。

3. 在安裝與維護方面，該類導軌對安裝基面的平面度和垂直度要求較高。安裝時需遵循“先輕預緊，后交叉鎖緊”的原則，逐步調整并校準，避免因安裝應力導致滾道變形。日常維護主要依賴潤滑，并需定期清潔滾道，防止微塵顆粒侵入。

滾子滾柱交叉導軌以其高剛性、高精度、低摩擦和緊湊結構，成為現代精密機械傳動領域的優選方案。它不像電機那樣引人注目，也不像控制器那樣多變，但正是這種默默承載、精準傳遞的“硬實力”，支撐起了機械裝備制造的精度天花板。隨著工業自動化向更精密、更微型化方向演進，交叉滾柱導軌的應用邊界還將不斷拓展。
