在現代精密制造業中，設備能否實現微米級的加工精度，往往取決于其核心傳動部件的性能。在眾多直線運動部件中，滾柱交叉導軌以其高剛性、高承載能力和高運動精度，成為了光學儀器、半導體制造及精密測量設備不可或缺的元件。

一、滾柱交叉導軌的構造和工作原理

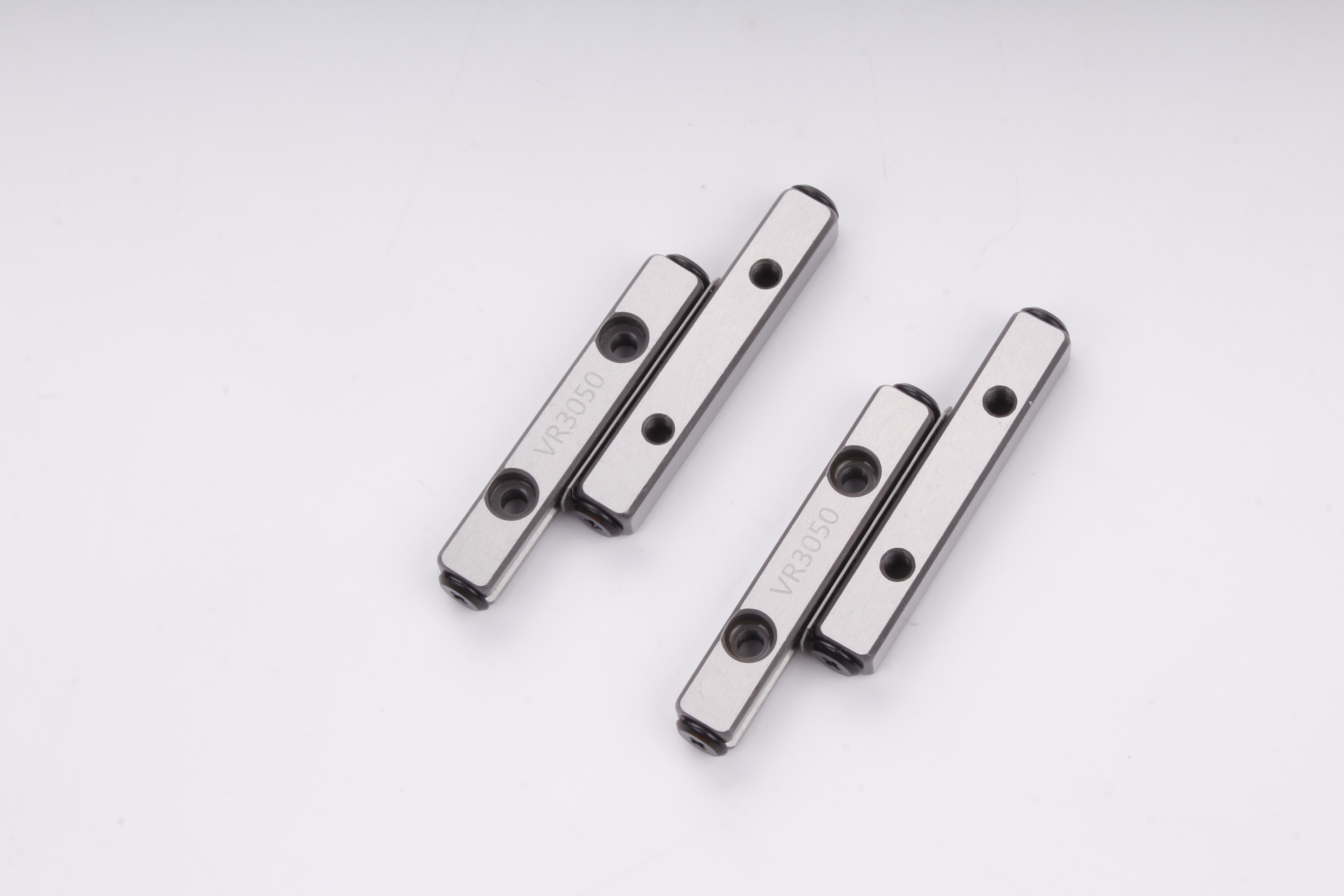

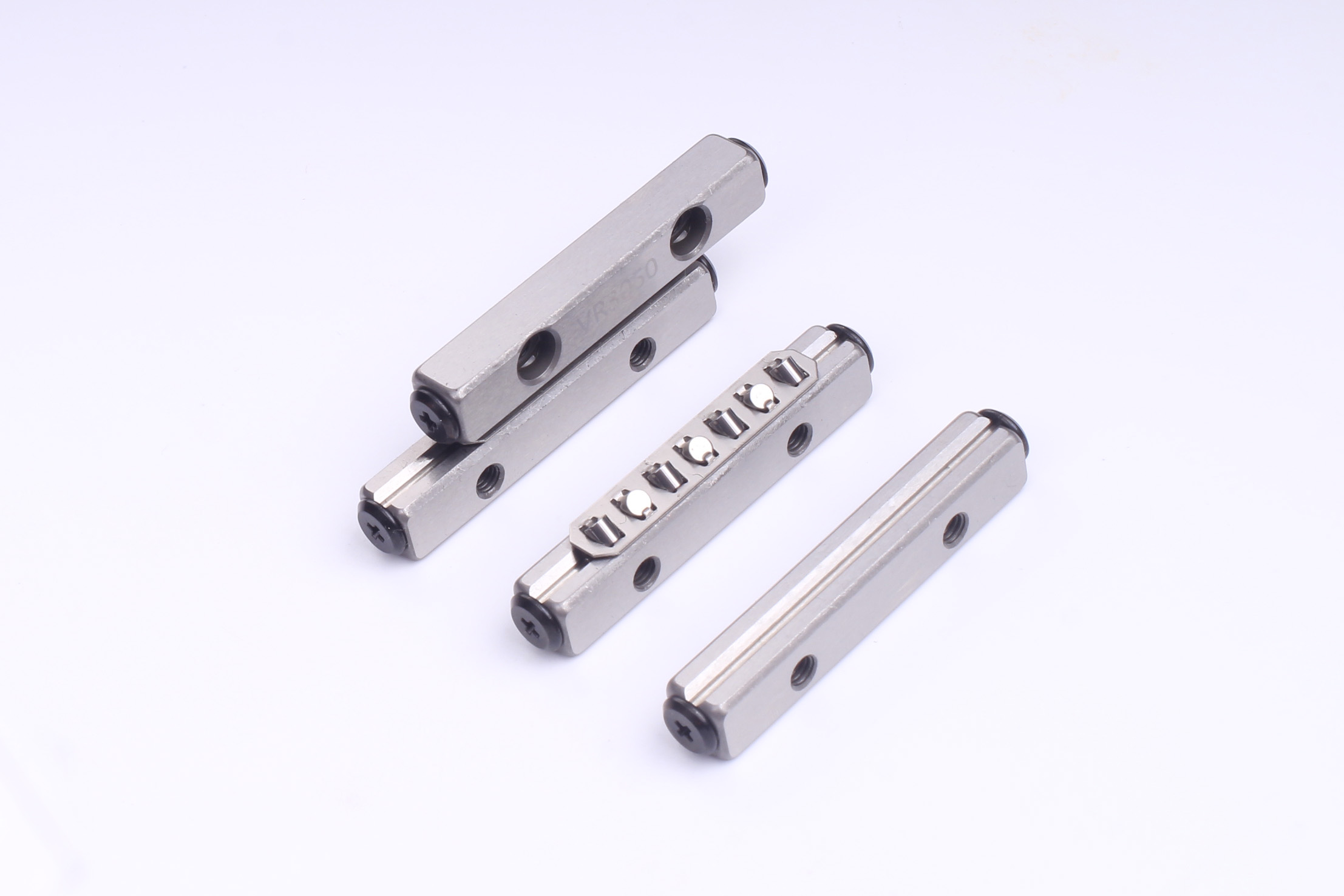

1. 滾柱交叉導軌是一種基于滾動摩擦原理的運動配件，它的結構由兩根經過精密磨削的V型滾道導軌、以及一個保持架組成。在保持架內部，圓柱形滾柱呈90度夾角交替排列，被精確地夾在上下導軌的V型槽之間。

2. 工作原理：當導軌發生相對運動時，滾柱在V型溝槽中進行滾動。由于滾柱呈90度交叉排列，一套導軌可以同時承受來自垂直、水平以及各個方向的力矩載荷，無論載荷來自何方，總有一半的滾柱參與承載。

二、滾柱交叉導軌的性能優勢

1. 超高剛性與承載能力：由于滾柱與導軌之間是線接觸，相較于鋼球的點接觸，接觸面積更大。這使得滾柱交叉導軌在單位體積內擁有較高的剛性，彈性變形小，非常適合需要承受重負載或存在沖擊振動的場合。

2. 高精度與微動響應：滾柱交叉導軌屬于非循環設計，內部沒有鋼球在循環回路中產生的碰撞與振動。這使其摩擦系數低且穩定，啟動摩擦阻力和動摩擦阻力幾乎無差異，消除了“爬行”現象，能夠實現微米級別的微調定位。

3. 多向承載能力：得益于90度交叉排列的結構，單組導軌就能獨立承受上下、左右及翻轉力矩。

三、滾柱交叉導軌的應用領域

1. 光學與測量：三維坐標測量儀、投影儀、光纖對位操作臺等設備，依賴交叉導軌進行無爬行的平滑微動，以確保測量數據的真實可靠。

2. 檢測設備：CT檢查床的運動系統、X光機定位機構，利用其運行平穩、無噪音的特性，提升患者舒適度與成像質量。

3. 機床與自動化：在精密磨床、雕刻機以及印刷電路板鉆孔機中，它提供了維持主軸穩定性所需的高剛性。

滾柱交叉導軌通過巧妙的滾柱互排結構，完美解決了精密機械中，既要高剛性，又要低摩擦的矛盾。在機械制造不斷向高端化邁進的今天，這一核心部件仍是實現精密加工與檢測的關鍵物理基礎。
